ファブリペロー共振器：被測定試料の厚さ
【ファブリペロー共振器：被測定試料の厚さ】
厚さの適正値は誘電特性と使用する共振器に依存しますが、100μm が 目安になります。
周波数が高くなるほど、また、誘電率が高くなるほど試料を薄く加工する 必要があります。

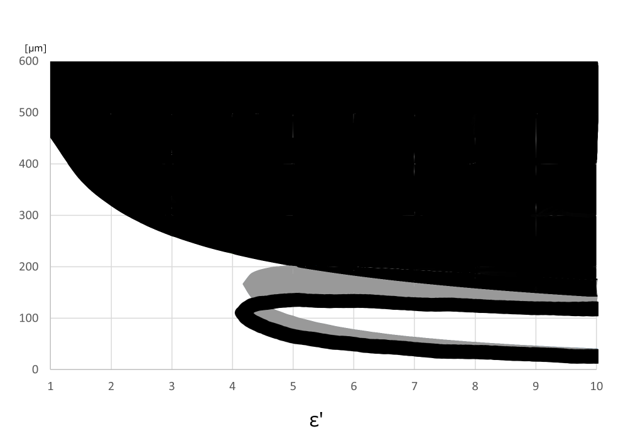

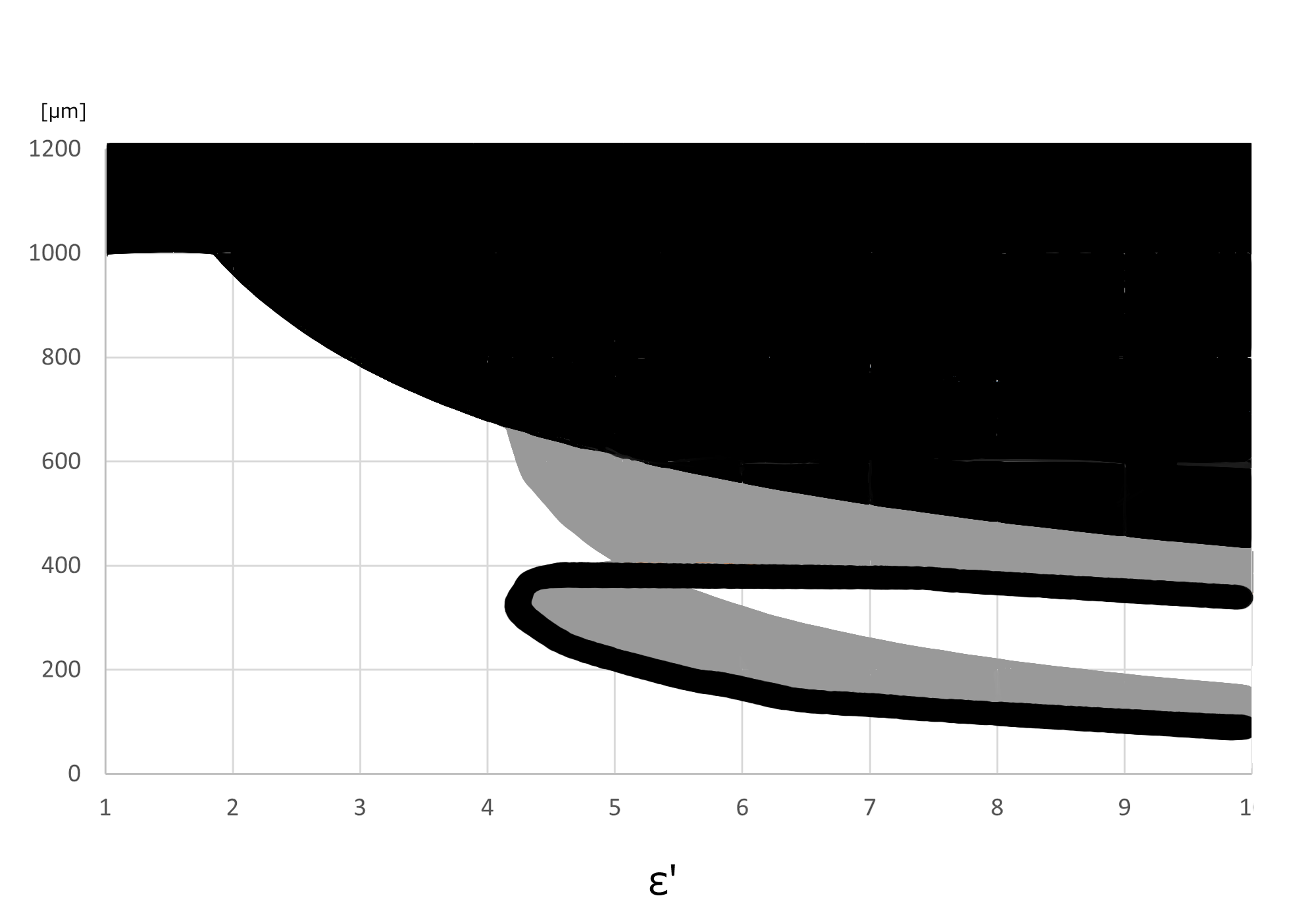

測定可能な最大厚さと、誘電率・測定周波数帯の関係は以下のグラフで示されます。
損失の大きい試料（tanδ>0.01 が目安）の場合は更に薄い試料が必要になります。
グラフの見方
- グラフの白い範囲内の試料はすべての周波数点で測定が可能です。
- グラフの黒い範囲（太い黒線を含む）内の試料は測定できません。
- グラフのグレーの範囲内の試料は、帯域内の一部において測定値が乱れます。
【ブロードバンドLow(25-55GHz)】
【ブロードバンドHigh(55-110GHz)】
【E-band (60-90GHz)】
【W-band (75-110GHz)】
【D-band (110-170 GHz)】
【G-band (140-220 GHz)】
【J-band (220-330 GHz)】
