B2900B/BLシリーズ ソースメジャーユニット
Keysight B2900B/BLシリーズのプレシジョン・ソース/メジャー・ユニット（SMU）は、コンパクトで経済性に優れたベンチトップ型で、内蔵の4象限電源供給／測定機能により、幅広いアプリケーションに対応するI-V（電流対電圧）測定をすばやく行うことができます。測定結果は、そのままフロントパネルのカラー液晶表示で簡単に確認することができます。新しくエントリー価格のB2900BLモデルが加わり、現在6種類のモデルがあります。各モデルは、それぞれ機能や仕様（出力レンジ、表示桁数、測定分解能、最小タイミング間隔、表示 モード、SMUチャネル数）が異なります。テスト要件に応じて、必要な性能と価格のモデルを選択することができます。
【特 長】
- 電流と電圧を1台の測定器で高精度に測定
- プログラミングなしでPCからリモートで測定可能
- フロントパネルにI-Vカーブなどのグラフ表示が可能
- クラス最高の6.5桁の電源供給・測定分解能
- 10fAおよび100nVまでの電源供給および測定分解能
- テストの効率化と所有コストの削減を実現
【見ておきたい簡単デモ動画】
B2900BシリーズSMUとQuickIVソフトウェア（無償）を用いたMOS FETのId-Vd測定デモ（日本語）3分51秒
キーサイトのQuickIVソフトウェアは、B2900シリーズのSMUを4台まで自動制御できる無償のソフトウェアです。トランジスタ、ダイオードの基本的なIV特性を驚くほど簡単に取得できます。
この動画では、QuickIVソフトウェアで、2ChのSMU B2912Bを制御し、MOS FETのId-Vdをパルス測定する手順と、最小10μs間隔でのサンプリング測定のデモを紹介します。
B2900B/BLシリーズ プレシジョン・ソース/メジャー・ユニット（SMU）製品概要
B2900BLシリーズ
B2901BL 1ch ローコストモデル
希望小売価格 864,520円
【ソース/電源】
・最大設定桁数 5.5桁
・電圧出力範囲：21V～1μV分解能
・電流出力範囲：1.515A～10pA分解能（DCのみ）
【メジャー/測定】
・最大測定桁数 6.5桁
・最小電圧測定分解能：100nV
・最小電流測定分解能：1pA分解能
【その他】
・最小デジタイジング間隔：200µ秒（トリガ間隔）
B2910BL 1ch ローコスト高分解能モデル
希望小売価格 1,063,148円
【ソース/電源】
・最大設定桁数 5.5桁
・電圧出力範囲：210V～1μV分解能
・電流出力範囲：1.515A～100fA分解能（DCのみ）
【メジャー/測定】
・最大測定桁数 6.5桁
・最小電圧測定分解能：100nV
・最小電流測定分解能：10fA分解能
【その他】
・最小デジタイジング間隔：50µ秒（トリガ間隔）
B2900Bシリーズ
B2901B 1ch 標準モデル
希望小売価格 1,404,058円
B2902B 2ch 標準モデル
希望小売価格 2,062,591円
【ソース/電源】
・最大設定桁数 5.5桁
・電圧出力範囲：210V～1μV分解能
・電流出力範囲：3.03A～1pA分解能（10.5A@パルスモード）
【メジャー/測定】
・最大測定桁数 6.5桁
・最小電圧測定分解能：100nV
・最小電流測定分解能：100fA分解能
【その他】
・最小デジタイジング間隔：20µ秒（トリガ間隔）
B2910Bシリーズ
B2911B 1ch 高分解能モデル
希望小売価格 2,053,042円
B2912B 2ch 高分解能モデル
希望小売価格 3,178,703円
【ソース/電源】
・最大設定桁数 5.5桁
・電圧出力範囲：210V～100nV分解能
・電流出力範囲：3.03A～10fA分解能（10.5A@パルスモード）
【メジャー/測定】
・最大測定桁数 6.5桁
・最小電圧測定分解能：100nV
・最小電流測定分解能：10fA分解能
【その他】
・最小デジタイジング間隔：10µ秒（トリガ間隔）

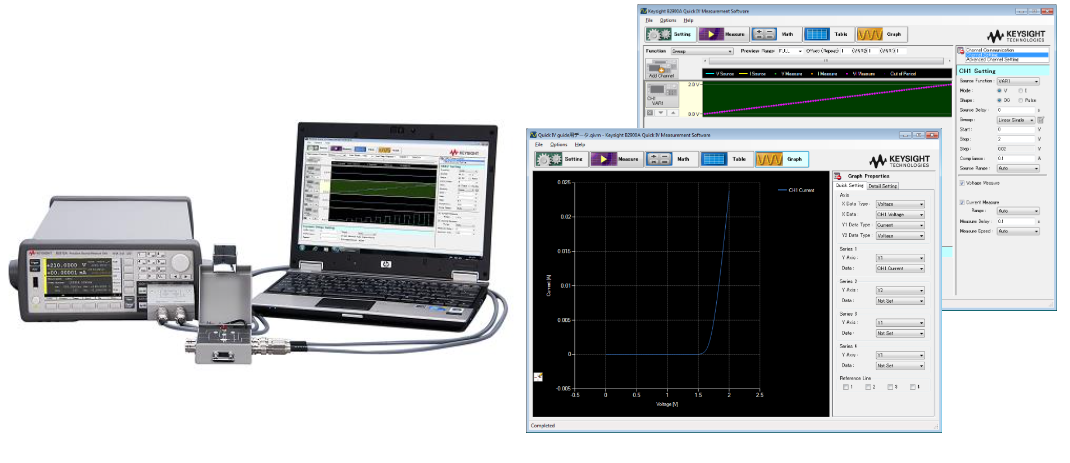

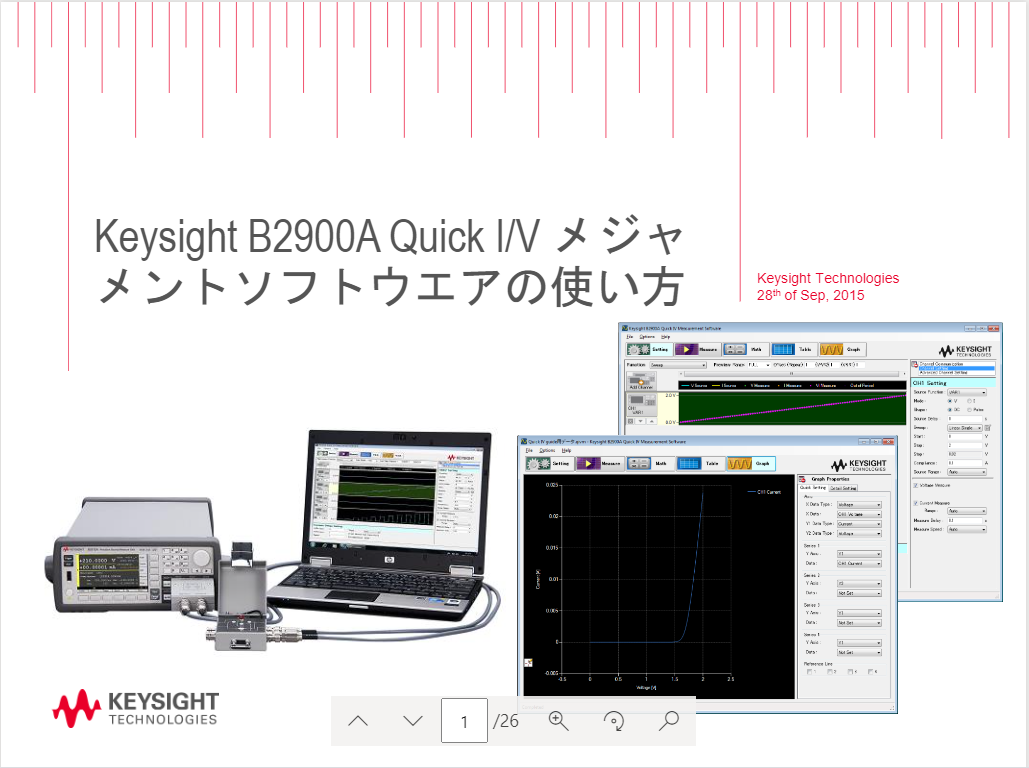

QuickIV測定ソフトウェア（PC用無償ソフトウェア）
B2900A/B/BLシリーズ プレシジョン・ソース/メジャー・ユニット（SMU）は、単体で使える測定器ですが、QuickIV測定ソフトウェアを使うと簡単にPCからセットアップして自動測定を行うことができます。
- PC向けの無償ソフトウェア
- PCとSMUは、LAN、USB、GPIBで接続可能
- 最大4チャネルのSMUプレシジョンソース（電源）を同時にコントロール可能
EasyEXPERT group+ソフトウェア（PC用有償ソフトウェア）
EasyEXPERT group+ソフトウェアは、測定のセットアップ／実行、データ解析、データの管理／保護など、あらゆる特性評価作業に対応します。プレシジョン電流／電圧アナライザシリーズに対応しています。
- 測定モード：アプリケーションテスト、クラシックテスト、トレーサテスト、クイックテスト、オシロスコープ表示
- B2200A/B2201A/E5250AスイッチングマトリクスのGUIベースの制御
データシート・カタログ
関連情報
※製品の価格は、2022年12月の希望小売価格です。消費税は含まれておりません。製品の標準保証期間は5年間です。
